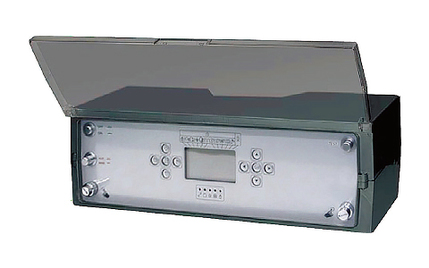

RIELLO 5000 кліматичні
Опис
| Назва | Артикул |
| CL-M | 7200122 |
В основі роботи кліматичного пульта управління закладено принцип погодозалежного регулювання. Тобто зміна температури теплоносія в системі опалення відбувається в залежності від зміни температури навколишнього середовища. Кліматичний пульт керування CL-M призначений для керування одноконтурним водогрійним котлом оснащеним одно-двоступеневим або модуляційним пальником і вбудованим або окремим бойлером-акумулятором типу RIELLO 7300 або RIELLO 7200 PLUS. У комплект поставки кліматичного пульта керування входять:
- датчик зовнішньої температури;
- датчики для прямого та зворотного трубопроводу системи опалення.
- датчик бойлера акумулятора.
Обробка сигналів від цих датчиків і порівняння з даними, що закладаються в пам'ять пульта управління, здійснюється за допомогою електронної плати управління, що знаходиться в пульті. Кліматичний пульт керування повністю укомплектований пристроями для забезпечення безпеки експлуатації котла.
Оснащення пульта дозволяє без використання додаткового обладнання об'єднати в систему з каскадним керуванням до чотирьох котлів з пультами CL-M.
Управління модуляційним пальником може здійснюватися без використання додаткового ПІД-регулятора (модулятора)
Функціональні характеристики
- Можливість керування одно-двоступінчастим або модуляційним пальником (без використання модулятора RWF 40).
- Можливість об'єднання в систему каскадного керування до 4-х пультів CL-M.
- Максимальна робоча температура при виході з котла 110 0С.
- Можливе підключення до пульта до 6 модулів СVM-CDHW (поставляється як аксесуар арт. 20022775) для керування окремими контурами:
- - контур із насосом;
- - контур з трьохходовим клапаном та насосом;
- - контур із зонним клапаном;
- - контур проточного скоростого (пластинчастого) теплообмінника ГВП.
- Можливість підключення до пульта CL-M модуля кімнатної температури MA-UCG (поставляється як аксесуар арт.4031058)
Документація
Інструкція з монтажу та експлуатації CL M.pdf
Кімнатний модуль MA-UCG (4031058).pdf
