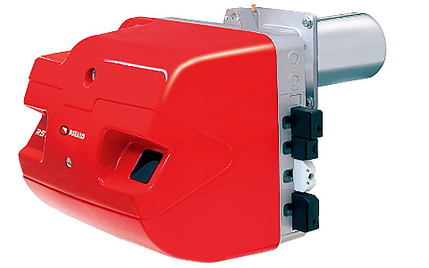

Модуляційні пальники серії RS/E-EV (MZ)
Опис
| Назва | Потужність, кВт | Артикул |
| RS 34/E MZ t.c. | 44/130 – 390 | 3789400 |
| RS 34/E MZ t.l. | 44/130 – 390 | 3789401 |
| RS 44/E MZ t.c. (M) | 80/200 – 550 | 3789500 |
| RS 44/E MZ t.l. (M) | 80/200 – 550 | 3789501 |
| RS 44/E MZ t.c. (T) | 80/200 – 550 | 3789530 |
| RS 44/E MZ t.l. (T) | 80/200 – 550 | 3789531 |
| RS 50 /E MZ t.c. | 85/290 – 580 | 3781622 |
| RS 50 /E MZ t.l. | 85/290 – 580 | 3781623 |
| RS 64/E MZ t.c. | 150/400 – 850 | 3789910 |
| RS 64/E MZ t.l. | 150/400 – 850 | 3789911 |
| RS 70 /E t.c. | 135/465 – 814 | 3787032 |
| RS 70 /E t.l. | 135/465 – 814 | 3787033 |
| RS 100/E t.c. | 150/698 –1163 | 3787232 |
| RS 100/E t.l. | 150/698 –1163 | 3787233 |
| RS 130/E t.c. | 240/920 – 1600 | 3787432 |
| RS 130/E t.l. | 240/920 – 1600 | 3787433 |
| RS 190/E t.c. | 470/1279 - 2290 | 3787632 |
| RS 190/E t.l. | 470/1279 - 2290 | 20052617 |
| RS 250/E MZ t.c. | 600/1250 – 2650 | 3789210 |
| RS 250/E MZ t.l. | 600/1250 – 2650 | 3789211 |
| RS 250/EV MZ t.c. | 600/1250 – 2650 | 20014098 |
| RS 250/EV MZ t.l. | 600/1250 - 2650 | 20014515 |
Двоступеневі прогресивні або модуляційні газові пальники з низьким викидом оксидів азоту (Low NOx) серії RS/E-EV (MZ)розроблені для використання у теплогенераторах різного призначення середньої потужності. Низькі викиди оксидів азоту (Low NOx) під час роботи пальників RS/E-EV MZ дозволяють використовувати їх у тих місцях, де є обмеження щодо викидів шкідливих речовин у навколишнє середовище. Пальники можуть постачатися як з подовженою головкою (t.l.), так і зі стандартною (t.с.). Моделі RS 44/E MZможуть поставлятися в однофазному (М)та трифазному (Т) виконанні. Ця серія пальників складається з дев'яти типорозмірів потужністю від 44 до 2650 кВт.
Функціональні характеристики
- Фронтальний доступ до всіх вузлів пальника;
- Налаштування пальника без зняття з теплогенератора;
- Наявність повітряної заслінки керованої серводвигуном, що закривається при вимиканні пальника (запобігає втратам тепла через димохід теплогенератора);
- Наявність газової дросельної заслінки керованої серводвигуном (дозволяє використовувати з пальником одноступінчасту газову рампу або мультиблок);
- Регулює геометричні параметри головки пальника залежно від потужності пальника; - вентилятор пальника зі спеціальною формою лопатей (знижений рівень шуму);
- Можливість використання пальника, як у прогресивному, так і модуляційному режимі роботи (за наявності модулятора).
- Наявність на корпусі пальника роз'ємів для електричних підключень, що спрощує монтаж та технічне обслуговування (для RS 34/E - 44/E).
- Регулювання співвідношення газ-повітря забезпечується контролером горіння REC 27-37, що дозволяє підвищити ефективність пальника.
- Можливість підключення до пальників частотного регулятора (інвертора) двигуна вентилятора (для RS/EV MZ)
